A frac rozdeľovač je vysokotlakový systém distribúcie kvapalín používaný pri operáciách hydraulického štiepenia (frakovania) na riadenie, riadenie a distribúciu tlakovej štiepiacej kvapaliny z viacerých čerpacích vozidiel do jedného alebo viacerých ústia vrtov súčasne. Stručne povedané: bez a frac rozdeľovač je fyzicky nemožné koordinovať výkon 10–40 vysokotlakových čerpadiel do jedného vrtu pri tlakoch a prietokoch požadovaných modernými dokončovacími operáciami. Typický lomové potrubie musí zvládnuť pracovný tlak 10 000 – 20 000 psi a prietok presahujúci 100 barelov za minútu (bpm), čo z neho robí jedno z mechanicky najnáročnejších zariadení na akomkoľvek mieste vrtu. Tento článok vysvetľuje ako frac rozdeľovačs práce, hlavné konštrukčné typy, výberové kritériá, osvedčené prevádzkové postupy a vyvíjajúca sa technológia, ktorá pretvára túto kritickú kategóriu zariadení.
Čo je rozdeľovač Frac? Funkcia a základné komponenty

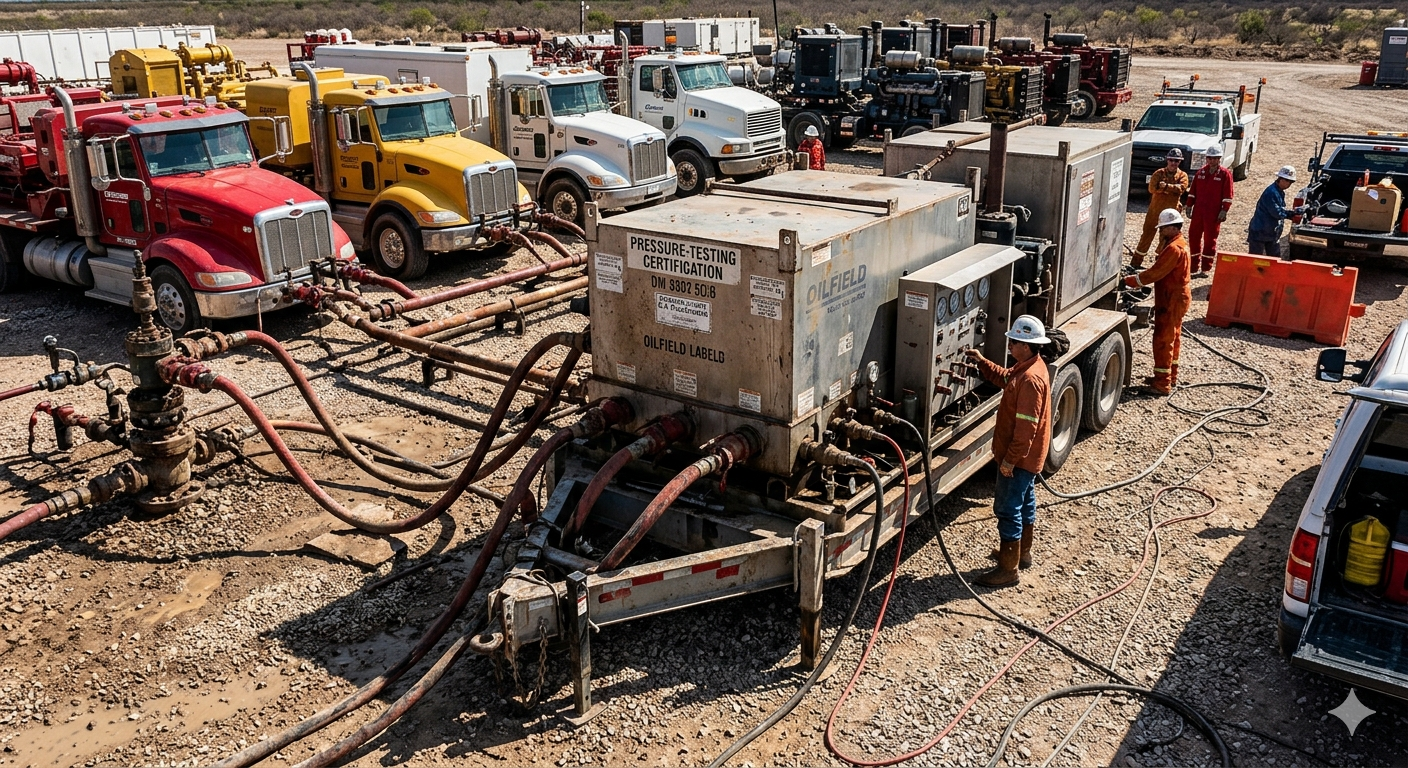

A frac rozdeľovač funguje ako centrálny kvapalinový rozbočovač hydraulického štiepenia – agreguje tok z viacerých čerpacích jednotiek, poskytuje izoláciu a schopnosť regulácie prietoku a dodáva kvapalinu pod kontrolovaným tlakom do žehličky na úpravu ústia vrtu. Je koncepčne podobný diaľničnej križovatke: viaceré jazdné pruhy s vysokou intenzitou dopravy (čerpacie nákladné autá) sa spájajú do riadeného toku vedúceho k jedinému cieľu (vrtu).
Základnou funkciou a lomové potrubie je trojaký: distribúcia tekutiny, vyrovnávanie tlaku a prevádzková flexibilita. Bez rozdeľovača by pripojenie 20 samostatných čerpacích vozíkov priamo k jednému ústiu vrtu vyžadovalo nezvládnuteľnú spleť vysokotlakového železa bez možnosti izolovať jednotlivé čerpadlá kvôli údržbe, výmene medzi vrtmi bez zastavenia práce alebo riadeniu tlakových rázov pri spúšťaní a odstavovaní čerpadiel.
Kľúčové komponenty rozdeľovača Frac
- Telo hlavičky (hlavný vývrt): Centrálne potrubie alebo kované teleso, cez ktoré preteká všetka tekutina. Priemery hlavného vývrtu sa zvyčajne pohybujú od 4 palcov do 7 palcov (nominálne), pričom hrúbka steny je navrhnutá tak, aby odolala tlaku pri roztrhnutí 1,5 – 2-násobku pracovného tlaku. Väčšina telies zberačov je vyrobená z chrómovej ocele 4130 alebo 4140, tepelne spracovaná na medzu klzu nad 100 000 psi.
- Vstupné pripojenia (na strane čerpadla): Samostatné vysokotlakové pripojenia, kde sa pripájajú výtlačné potrubia čerpacieho vozíka. Štandard frac rozdeľovač má 8–24 vstupných portov, z ktorých každý je vybavený zátkovým ventilom alebo posúvačom na samostatnú izoláciu čerpadla. Typy pripojenia zahŕňajú kladivové spojenie (obr. 1502 alebo 2002), prírubové alebo patentované systémy rýchleho pripojenia.
- Výstupné pripojenia (na strane studne): Vysokotlakové vývody vedúce k čistiacej žehličke a ústiu vrtu. Operácie s viacjamkovými podložkami využívajú rozvody s 2–8 výstupnými portami, ktoré umožňujú súčasné alebo sekvenčné ošetrenie viacerých jamiek bez manipulácie medzi jednotlivými stupňami.
- Izolačné ventily: Uzatváracie ventily alebo zátkové ventily na každom vstupnom a výstupnom porte umožňujú individuálnu izoláciu akéhokoľvek pripojenia čerpadla alebo studne bez toho, aby sa odstavil celý rozvod. Tieto ventily sú typicky ovládané hydraulicky alebo ručne, dimenzované na plný pracovný tlak v potrubí.
- Pretlakový ventil (PRV): Bezpečnostný komponent, ktorý automaticky odvzdušňuje kvapalinu, ak tlak v potrubí prekročí maximálny povolený pracovný tlak (MAWP). PRV sú zvyčajne nastavené na 105 – 110 % MAWP.
- Tlakomery a prístrojové porty: Monitorovanie tlaku vo viacerých bodoch v reálnom čase umožňuje včasné zistenie obmedzení prietoku, netesností ventilov alebo anomálií čerpadla. Modernééé frac rozdeľovačs integrovať elektronické prevodníky tlaku pripojené k systému zberu údajov ošetrovacieho vozidla.
- Rám šmyku / prívesu: Zostava rozdeľovača je namontovaná na oceľovom ližine alebo legálnom prívese na prepravu a rýchle nasadenie. Jednotky namontované na prívese môžu byť umiestnené a pripojené za 45 – 90 minút štandardnou posádkou Frac.
Typy Frac rozvodov: Tradičné vs. Zipper vs. Combo
The frac rozdeľovač Trh sa vyvinul z jednoduchých zberačov s jedným vrtom na sofistikované systémy s viacerými vrtmi, ktoré sú schopné podporovať súčasné štiepenie susedných vrtov. Moderným prevádzkam dominujú tri primárne konfigurácie:
| Parameter | Rozdeľovač s jednou studňou | Rozdeľovač na zips | Rozdeľovač Combo / Multi-well |
|---|---|---|---|
| Wells Served | 1 | 2 (striedajúci sa) | 2–8 |
| Typické vstupné porty | 8–16 | 16-24 | 20-40 |
| Typický pracovný tlak | 10 000 – 15 000 psi | 10 000 – 15 000 psi | 10 000 – 20 000 psi |
| Prevádzkový režim | Postupné fázy | Striedavo medzi 2 jamkami | Simultánne alebo sekvenčné |
| Čas montáže | 45–90 min | 2–4 hod | 4–8 hod |
| Využitie čerpadla | ~60 – 70 % | ~80 – 90 % | ~85 – 95 % |
| Kapitálové náklady (relatívne) | Nízka (základná hodnota) | Stredné (40 – 80 %) | Vysoká (100 – 200 %) |
| Najlepšia aplikácia | Jednojamkové podložky, prieskumné | 2-jamkové podložky, podložkové vŕtanie | Viacjamkové podložky, simultánny frac |
Tabuľka 1: Porovnanie troch primárnych konfigurácií rozdeľovača Frac podľa kľúčových prevádzkových a komerčných parametrov. Zipsové a kombinované rozdeľovače poskytujú výrazne vyššie využitie čerpadla za cenu väčšej zložitosti a kapitálových investícií.
Rozdeľovač Zipper Frac: Ako zdvojnásobuje účinnosť pumpy
The zips frac rozdeľovač je najvýznamnejšou prevádzkovou inováciou v dizajne rozdeľovačov frac za posledné dve desaťročia. V zipsovej konfigurácii sa jedna pumpa strieda medzi dvoma susednými vrtmi – zatiaľ čo jedna studňa sa láme, druhá sa perforuje a pripravuje na ďalšiu fázu. Tým sa eliminuje neproduktívny čas (NPT) medzi jednotlivými fázami, ktorý predstavuje 30–40 % celkového času dokončenia pri operáciách s jednou jamkou.
Hydraulická výhoda je rovnako významná: výskum ukázal, že lámanie zipsu na priľahlých paralelných bočniciach vytvára interferenčné vzory zlomenín, ktoré rozširujú celkový objem stimulovaného rezervoáru (SRV) o 15–25 % v porovnaní so sekvenčným lámaním s jednou jamkou. Zlomy z jednej jamky sa „tlačia“ do rezervoára v smeroch, ktoré dopĺňajú geometriu zlomu susednej jamky, čím sa zlepšuje účinnosť drenáže cez podložku.
Štandard zips frac rozdeľovač pozostáva z dvoch samostatných telies zberača spojených krížovou sekciou s izolačnými ventilmi, ktoré umožňujú presmerovanie celého čerpania z vrtu A do vrtu B otvorením a zatvorením dvoch ventilov – operácia prepínania, ktorá trvá menej ako 60 sekúnd.
Hodnoty tlaku v potrubí Frac: Výber správnej triedy
Menovitý tlak je najdôležitejšou bezpečnostnou špecifikáciou pri výbere a frac rozdeľovač . Nedostatočný tlak je hlavnou príčinou katastrofických porúch potrubia, ktoré môžu byť fatálne a môžu viesť k nehodám s ovládaním vrtu. Priemysel používa štandardizovaný systém tlakových tried v súlade s API 6A a API 16C:
| Tlaková trieda | Pracovný tlak (psi) | Testovací tlak (psi) | Typická aplikácia | Spoločná formácia |
|---|---|---|---|---|
| 10 tis | 10 000 | 15 000 | Konvenčný frac, plytké studne | Permská panva (niektoré zóny) |
| 15 tis | 15 000 | 22 500 | Štandardná bridlicová frakcia, padové vŕtanie | Marcellus, Eagle Ford, Haynesville |
| 20 tis | 20 000 | 30 000 | Ultra-HPHT, hlboké vrty | Deep Haynesville, SCOOP/STACK |
Tabuľka 2: Štandardné tlakové triedy rozdeľovača frac s príslušnými skúšobnými tlakmi a typickými aplikáciami formovania. Všetky komponenty obsahujúce tlak v potrubí Frac musia byť pred nasadením hydrostaticky testované na 1,5-násobok pracovného tlaku podľa požiadaviek API 16C.
Výber 15K verzus 20K frac rozdeľovač nie je len otázkou bezpečnostnej rezervy – má priame dôsledky na náklady. Zostava rozdeľovača s hodnotením 20 K môže stáť o 40 – 70 % viac ako ekvivalentná jednotka 15 K kvôli ťažším kovaným telesám, hrubším stenám, ventilom vyššej špecifikácie a potrebným prísnejším testom kvalifikácie materiálu. Avšak použitie 10K alebo 15K rozdeľovača v zostave vyžadujúcej tlak na úpravu 18 000 psi vytvára neprijateľné riziko zlyhania tlakovej izolácie.
Materiály a metalurgia: Vďaka čomu rozdeľovač Frac prežije vysokotlakovú brúsnu službu
Frac rozdeľovač komponenty čelia jedinečne trestajúcej kombinácii mechanického namáhania: cyklickému zaťažovaniu vysokým tlakom počas každej fázy, erózii z vysokorýchlostnej tekutiny naplnenej propantom (koncentrácia piesku 0,5 – 4 lb/gal pri rýchlostiach 40 – 80 stôp/s), chemickému napadnutiu z kyslých predbežných preplachov a redukcií trenia a únave z opakovaných cyklov tlakovania za stovky rokov
Materiály tela a hlavičky
Hlavné telo hlavičky a frac rozdeľovač je typicky kovaný z chromolovej ocele AISI 4130 alebo 4140, tepelne spracovaný na minimálnu medzu klzu 75 000 – 100 000 psi (trieda L alebo trieda P podľa API 6A). Kovaná konštrukcia je povinná – liatinové alebo zvárané výrobky nemôžu spoľahlivo odolať cyklickému únavovému zaťaženiu pri prevádzke frac. Kovanie eliminuje vnútorné dutiny a smerové slabiny zrna, ktoré spôsobujú, že odliatky sú náchylné na únavové praskanie.
Pre aplikácie v kyslom prostredí (prítomný H₂S) musia materiály spĺňať požiadavky NACE MR0175 / ISO 15156, ktoré obmedzujú maximálnu tvrdosť na 22 HRC, aby sa zabránilo praskaniu sulfidovým napätím. Kyslá služba frac rozdeľovačs používajte radšej nízkolegované uhlíkové ocele s kontrolovanou chémiou ako vysokopevnostné zliatiny, akceptujte nižšie tlakové triedy výmenou za odolnosť proti kyslosti.
Technológie ochrany proti erózii
Erózia propantu je primárnym mechanizmom opotrebovania frac rozdeľovač telesách, najmä v T-kusoch, kolenách a ventilových sedlách, kde rýchlosť prúdenia a turbulencia vrcholia. Používajú sa tri primárne stratégie na zmiernenie erózie:
- Vymeniteľné návleky na opotrebenie: Vložky z tvrdokovu alebo kalenej ocele obloženie vnútorného vývrtu v oblastiach s vysokou eróziou. Tieto sú navrhnuté ako spotrebné diely, vymeniteľné počas plánovanej údržby bez výmeny celého tela rozdeľovača. Štandardná opotrebovaná manžeta má životnosť 200 – 500 frac stupňov v závislosti od koncentrácie a typu propantu.
- Obloženie ventilu z karbidu volfrámu: Uzatváracie ventily a kužeľové ventily v prevádzke Frac používajú sedlá a ozdobné prvky z karbidu volfrámu s tvrdosťou podľa Vickersa 1 500 – 2 400 HV – oveľa tvrdšou ako výplň z kremenného piesku s veľkosťou 100 mesh (približne 800 HV), ktorá nimi preteká.
- Optimalizácia geometrie dráhy toku: Modern frac rozdeľovač Konštrukcie využívajú výpočtovú dynamiku tekutín (CFD) na optimalizáciu geometrie vnútorného vývrtu, čím sa znižujú turbulencie na križovatkách o 20–40 % a predlžuje sa stredný čas medzi údržbou súvisiacou s opotrebovaním.
Operácie rozdeľovača Frac: zostavenie, testovanie pred vykonaním úlohy a vykonanie fázy
Správny prevádzkový postup pre a frac rozdeľovač je rovnako dôležitá ako špecifikácia zariadenia. Väčšina zlyhaní zariadení na mieste je spôsobená procedurálnymi chybami – neadekvátnym tlakovým testovaním, nesprávnym poradím ventilov alebo poruchami spojenia – nie chybami zariadenia.
Protokol tlakového testovania pred vykonaním práce
Každý frac rozdeľovač zostava musí byť pred každou prácou podrobená tlakovej skúške na maximálny predpokladaný tlak úpravy alebo na menovitý pracovný tlak rozdeľovača, podľa toho, ktorá hodnota je nižšia. Štandardný protokol zahŕňa:
- Nízkotlakový test (200–500 psi): Potvrdzuje, že všetky pripojenia sú správne vytvorené a ventily sedia. Pred pokračovaním je potrebné 10-minútové zastavenie s poklesom tlaku na nulu.
- Vysokotlakový test (na MAWP alebo maximálny predpokladaný tlak ošetrenia): 10-minútové zadržanie pri plnom skúšobnom tlaku s povoleným poklesom maximálne 50 psi. Akýkoľvek úpadok väčší ako tento vyžaduje okamžité vyšetrenie a opätovné otestovanie pred začatím prevádzky.
- Test funkčnosti ventilu: Každý izolačný ventil sa cyklicky otvára a zatvára pod tlakom, aby sa overila správna funkcia. Ventil, ktorý nedokáže udržať diferenčný tlak, je označený mimo prevádzky a obídený alebo vymenený.
- Overenie nastavenej hodnoty PRV: Vyskakovací tlak pretlakového ventilu je overený podľa jeho certifikačného štítku. PRV v prevádzke Frac by mali byť opätovne certifikované každých 12 mesiacov alebo 500 prevádzkových hodín, podľa toho, čo nastane skôr.
Fáza vykonania: Riadenie ventilov počas Frac Job
Počas fázy štiepenia sa frac rozdeľovač operátor je zodpovedný za riadenie polohy vstupných a výstupných ventilov v reálnom čase. Štandardný operačný postup vyžaduje:
- Nikdy nezatvárajte výstupný ventil (na strane studne), keď sú čerpadlá v prevádzke: Uzavretie výpustu studne, keď sú čerpadlá v chode, vytvára stav „mŕtvej hlavy“ – tlakové skoky na uzatvárací tlak čerpadla v priebehu niekoľkých sekúnd, čo môže potenciálne presiahnuť MAWP rozdeľovača. Pred uzavretím ventilov na strane studne musia byť všetky čerpacie jednotky vypnuté.
- Sekvenčné zapojenie čerpadla: Čerpadlá sa pripájajú po jednom cez ich jednotlivé vstupné ventily, čo umožňuje operátorovi monitorovať odozvu tlaku a potvrdiť integritu potrubia pred pridaním ďalších čerpadiel.
- Postup prepínania rozdeľovača zipsu: Pri prepínaní medzi nádobami v režime zipsu sa ventil prijímacej nádoby otvorí skôr, ako sa zatvorí ventil upravovacej nádoby, čím sa udrží nepretržitý prietok a zabráni sa udalostiam tlakového rázu, ktoré urýchľujú opotrebovanie ventilu a fitingu.
Technológia Frac Manifold novej generácie: Automatizácia a diaľkové ovládanie
The frac rozdeľovač prechádza významnou technologickou transformáciou poháňanou tlakom priemyslu smerom k vzdialeným a autonómnym prevádzkam vrtov – trend akcelerovaný mzdovými nákladmi, úvahami o HSE a integráciou spreadov elektrického štiepenia (e-frac).
Automatizované systémy riadenia ventilov
Nová generácia frac rozdeľovačs integrovať hydraulicky alebo elektricky ovládané ventily ovládané z čistiaceho vanu – čím sa eliminuje potreba personálu manuálne obsluhovať rozdeľovacie ventily vo vysokotlakovej zóne v blízkosti ústia vrtu. Automatizované ventilové systémy dokážu vykonať sekvenciu prepínania zipsu za menej ako 5 sekúnd oproti 30–60 sekundám pri manuálnej prevádzke, čím sa zníži NPT a kolísanie tlaku počas prechodov v studni.
Pokročilé riadiace systémy zahŕňajú blokovaciu logiku, ktorá bráni operátorom v neúmyselnom vytváraní podmienok mŕtveho bodu – ak je vydaný príkaz na zatvorenie ventilu na strane studne, zatiaľ čo čerpadlá sú nad vopred nastaveným prahom prietoku, systém upozorní operátora a pred vykonaním príkazu vyžaduje potvrdenie.
Integrované senzorové polia a prediktívna údržba
Modern frac rozdeľovač Dizajn obsahuje ultrazvukové snímače hrúbky steny v zónach s vysokou eróziou, ktoré v reálnom čase prenášajú údaje o opotrebovaní do ošetrovacieho vozidla. Keď hrúbka steny na monitorovanom mieste klesne pod prednastavenú hranicu (zvyčajne 80 % pôvodnej projektovanej hrúbky), systém označí komponent na kontrolu alebo výmenu v nasledujúcom okne plánovanej údržby – predtým, ako dôjde k poruche.
Senzory akustickej emisie dokážu detekovať mikrotrhliny v telesách rozdeľovača predtým, ako sa trhliny rozšíria do stavu cez stenu, čím poskytujú včasné varovanie pred únavovým poškodením, ktoré by vizuálna kontrola neprehliadla. Priemyselné údaje naznačujú, že programy prediktívnej údržby založené na nepretržitom monitorovaní senzorov môžu rozšíriť priemer frac rozdeľovač životnosť o 20–35 % a zníženie neplánovaných porúch zariadení o viac ako 60 %.
Kontrola a údržba potrubia Frac: Čo vyžadujú priemyselné normy
Frac rozdeľovač požiadavky na kontrolu a údržbu sa riadia programami API RP 7L, API 16C a špecifickými programami kontroly kvality pre prevádzkovateľa. Dôsledky zlyhania rozdeľovača – únik tekutiny pod vysokým tlakom, potenciálne vznietenie a zranenie personálu – spôsobujú, že o dodržiavaní predpisov sa nedá vyjednávať.
- Vizuálna kontrola po práci: Po každej frac úlohe sa vizuálne skontrolujú všetky vonkajšie povrchy, spojovacie body, drieky ventilov a tlakomery na netesnosti, mechanické poškodenie, erózne drážky a koróziu. Akákoľvek armatúra vykazujúca viditeľnú eróziu na OD je vyradená z prevádzky na kontrolu rozmerov.
- Ultrazvukové testovanie hrúbky (UT): Minimálna hrúbka steny sa meria vo všetkých zónach s vysokou eróziou (spojky T, kolená, telesá ventilov) pomocou kalibrovaných ultrazvukových meradiel. Merania pod vypočítanou minimálnou hrúbkou steny (podľa ASME B31.3 alebo API 6A) vyžadujú okamžité vyradenie z prevádzky.
- Kontrola magnetických častíc (MPI) alebo testovanie prieniku farbiva (DPT): Vykonáva sa na zónach zvarov, závitových spojoch a oblastiach pozorovanej erózie na detekciu trhlín porušujúcich povrch. MPI je preferovaný pre magnetické materiály; DPT sa používa na nemagnetické zliatiny.
- Kompletná recertifikačná hydrostatická skúška: Vyžaduje sa ročne alebo po akejkoľvek oprave, pri 1,5-násobnom pracovnom tlaku po dobu minimálne 10 minút. Záznamy o recertifikácii musia byť vysledovateľné k špecifickému sériovému číslu potrubia a musia sa uchovávať počas životnosti zariadenia.
- Rekonštrukcia a výmena ventilu: Uzatváracie ventily v prevádzke rozdeľovača Frac zvyčajne vyžadujú výmenu sedla a tesnenia po 150 – 300 prevádzkových cykloch (otváranie/zatváranie pod tlakom). Odložená údržba ventilu je hlavnou príčinou netesností ventilov počas prevádzky pri aktívnom stave frac rozdeľovačs .
Často kladené otázky: Frac Manifolds
Q1: Aký je rozdiel medzi rozdeľovačom frac a žehličkou na úpravu?
A frac rozdeľovač je centrálny distribučný uzol, ktorý agreguje toky čerpadiel a smeruje ich k jednotlivým prípojkám studní. "Úprava železa" sa vzťahuje na vysokotlakové rúrkové segmenty, kladivové spojky a kolená, ktoré spájajú výstup rozdeľovača s ústím vrtu. Rozdeľovač je pevná zostava namontovaná na lyži alebo prívese; úprava železa je na mieste nainštalované potrubie medzi rozdeľovačom a ústím vrtu, ktoré je konfigurované inak pre každú úlohu. Obidva musia byť dimenzované na rovnaký pracovný tlak, ale v dráhe prietoku slúžia zásadne iným funkciám.
Q2: Koľko čerpacích vozíkov zvládne rozdeľovač frac?
Štandardné frac rozdeľovačs sú navrhnuté s 8–24 vstupnými otvormi. Typická kompletizácia veľkých podložiek v Permskej panve používa 18–24 čerpacích jednotiek, ktoré si vyžadujú rozdeľovač s aspoň takým množstvom vstupných pripojení. Každý vstupný port zvláda plný menovitý prietok jedného čerpacieho vozíka – zvyčajne 25 – 50 bpm na jednotku pri prevádzkovom tlaku. Hlavný otvor rozdeľovača musí byť dimenzovaný tak, aby maximálny celkový prietok (súčet všetkých aktívnych čerpadiel) neprodukoval rýchlosť tekutiny prekračujúcu 30–40 stôp/s, čo je prah erózie pre oceľ pri prúdení s propantom.
Otázka 3: Čo je to "raketa" v terminológii Frac manifold?
„Raketa“ (niekedy nazývaná „raketa“ alebo „rozdeľovač rakiet“) je starší, jednoduchší štýl frac rozdeľovač pozostáva z jedného podlhovastého telesa zberača s viacerými vstupnými a výstupnými otvormi, ale s minimálnym integrovaným ovládaním ventilu. Názov pochádza z valcového tvaru raných návrhov. Moderné rozdeľovacie systémy do značnej miery nahradili strely pri operáciách s vysokým počtom bridlic v dôsledku vynikajúcej schopnosti riadenia toku, ale rakety sa naďalej používajú na jednoduchšie konvenčné operácie Frac, kde je primárnou hnacou silou minimalizácia nákladov.
Otázka 4: Ako zvláda rozdeľovač frac tlakový ráz po pridaní alebo odstránení čerpadla?
Keď sa k nátierke pridá čerpadlo, jeho výstupný ventil na frac rozdeľovač sa pomaly otvára – nerozopína sa – kým sa čerpadlo privedie na tlak v potrubí pred pripojením k rozdeľovaču. Tento postup „mäkkého pripojenia“, ktorý trvá 10–30 sekúnd, zabraňuje udalosti hydraulického kladiva, ku ktorej by došlo, ak by bolo vysokotlakové čerpadlo náhle pripojené k rozdeľovaču s rôznym tlakom. Moderné automatizované rozdeľovacie systémy zahŕňajú logiku vyrovnávania tlaku vstupného ventilu: ventil sa úplne neotvorí, kým tlakový rozdiel na ňom neklesne pod 500 psi, čím sa zabezpečí hladký prechod tlaku.
Q5: Aké certifikácie by mal mať rozdeľovač frac?
A riadne certifikovaný frac rozdeľovač mali by mať pri sebe dokumentáciu pre: zhodu s tlakovým hodnotením API 6A alebo API 16C pre všetky komponenty obsahujúce tlak; správy o skúške materiálu (MTR), ktoré sledujú všetky diely obsahujúce tlak až po ich číslo tepla a šarže; osvedčenie o hydrostatickej skúške podpísané kvalifikovaným inšpektorom; osvedčenia o skúške výkonu ventilov; a prípadne dokumentáciu o zhode NACE MR0175 pre kyslú službu. Niektorí prevádzkovatelia navyše vyžadujú inšpekciu zariadenia treťou stranou (TPEI) uznaným kontrolným orgánom pred nasadením na ich miestach.
Q6: Ako sa rozdeľovač frac líši od výrobného rozdeľovača?
Zatiaľ čo oba sú systémy distribúcie tekutín, a frac rozdeľovač a výrobné potrubie sa zásadne líšia v dizajne a požiadavkách na obsluhu. A frac rozdeľovač je dočasný, vysokotlakový (10 000 – 20 000 psi) systém určený na krátkodobú cyklickú prevádzku čerpadla s abrazívnymi kvapalinami naplnenými propantom. Výrobné potrubie je permanentný, nízkotlakový (zvyčajne 1 000 – 5 000 psi) systém určený na nepretržitý ustálený tok vyrobených uhľovodíkov. Výrobné potrubia uprednostňujú odolnosť proti korózii a dlhodobé utesnenie; frac rozdeľovačs uprednostňovať tlakové hodnotenie, odolnosť proti erózii a rýchlu rekonfiguráciu poľa.
Záver: Frac Manifold je chrbticou každej modernej dokončovacej operácie
A frac rozdeľovač je oveľa viac než len pasívny kus potrubia – je to hydraulické riadiace centrum hydraulického štiepenia a jeho špecifikácia, údržba a prevádzka priamo určujú efektivitu práce, bezpečnosť personálu a kvalitu dokončenia. Výber správneho typu rozdeľovača (jednojamkové, zipsové alebo kombinované), tlakovej triedy (10K, 15K alebo 20K) a materiálovej špecifikácie pre vašu zostavu a prevádzkové podmienky je technickým rozhodnutím s veľkými nákladmi a dôsledkami na bezpečnosť.
Údaje sú presvedčivým dôvodom na investovanie do vysokej kvality frac rozdeľovač vybavenie: rozvody so zipsom znižujú kompletnú NPT o 30–40 %, automatizované ventilové systémy znižujú počet incidentov súvisiacich s rozvodom o viac ako 60 % a programy prediktívnej údržby predlžujú životnosť zariadenia o 20–35 %. Keďže priemysel pokračuje v napredovaní smerom k vyššiemu počtu čerpadiel, vyšším tlakom na úpravu a simultánnym prevádzkam s viacerými vrtmi, lomové potrubie sa len stane ústrednejším – a technicky náročnejším – v zostave kompletizačného vybavenia.
